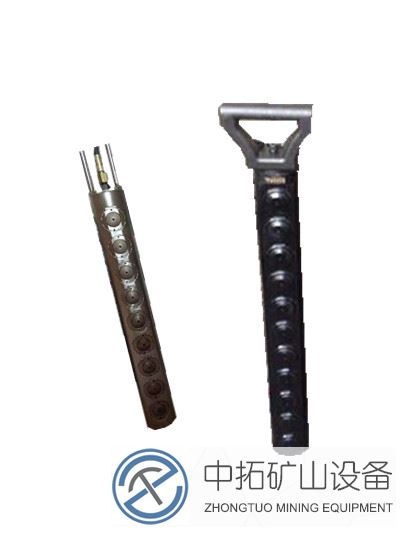

手持式劈裂棒
一套劈裂棒主要組成為:數條液壓劈裂棒、一臺液壓動力站、一個運輸架、一套高低壓液壓連接管與分配閥。
劈裂棒適用領域:
地表石方開挖、地下地基工程、隧道工程等。
劈裂棒特點:
1、與傳統的爆破藥施工相比,施工成本低。
2、完全無震動、無石頭飛濺現象,安全環保。
3、可調整破碎方向和破碎量。
產品介紹

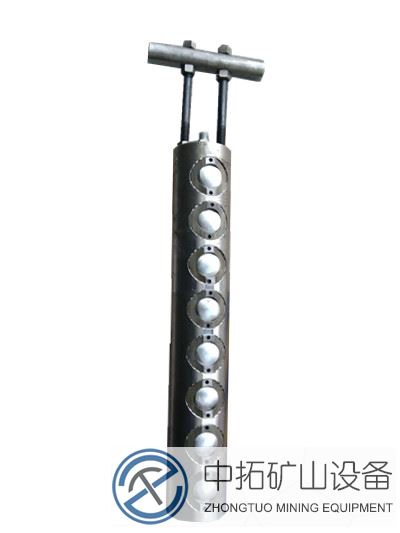

液壓劈裂石棒是由一條油缸,11個活塞,多個密封件,多根高壓油管幾大部件組成。分為一根進油管,一根回油管。進油時液壓破石棒的活塞會伸出,這就是一個工作過程, 也就是巖石破裂的時間。它的動力源是由液壓動力站通過油管傳輸液壓油,可達到120mp,理論分裂力1200t.單根30kj,一個動力站較大可高配6 根。標配是4根。120mp以屬于超高壓序列,對于各個部件之間的密封性必須高標準。劈裂棒的整個 工作過程都是依賴超高壓油站。巖都所生產的超高壓油站,其核心部件都是采取進口裝置。真正達到零故障。在油站設計過程中我們自主研發一項智能化裝置,當壓 力達到120mp時,電機會停止轉動,油泵會停止工作,整個油站處于保壓狀態。這種裝置有幾大好處,1可以延長液壓油站使用壽命。2可以讓壓力各加穩定精 確。3在實際操作過程中還節省了相當一部分時間。
工作原理:
液壓分裂機是我們公司專業生產的產品,它是以動力站(有電動型動力站和 柴油機型動力站)產生的高壓液壓油為能量源, 通過油管輸送到各個分裂機 又名劈裂槍)的油缸管,控制2) 施工簡單,易操作。劈裂機單重十幾公斤,輕便靈活,易于操作。
產品組成:
它由動力站和劈裂器兩大部分組成。應用領域:
⑴ 石材的開采作業:礦石(玉石礦,金屬礦、非金屬礦)的開采與二次分解,;
⑵ 混凝土構件(水泥路面、鋼筋混凝土樁頭,機床基礎、橋梁及房屋構件)局部和全部拆遷作業。
⑶ 水利水電危巖邊坡碎石處理。
⑷ 非開挖管道施工,拆除攔路巨石;房地產基坑中巖石的破拆。
大型巖石機載式液壓大劈裂機
原理及用途:
液壓劈裂機 也叫液壓分裂機、劈石機、大型劈裂槍或液壓巖石分裂機,直接掛裝在挖掘機上使用,利用挖掘機的液壓系作為動力。
主要原理是,
通過增壓器將挖掘機的輸出壓力增大后驅動油缸產生巨大推動力,并經機械放大后可產生高達2600噸的強勁劈裂機力,使被劈裂機物體(如:巖石、鋼筋混凝土等)按預定方面裂開。主要應用于巖石的分裂解體和鋼筋混凝土結構的建筑物、路面等破碎及拆除。與爆破、液壓破碎錘等傳統型的劈裂機和拆除設備相比無噪音、無震
動、非常安全。劈裂機 是利用楔塊原理來設計的,操作簡單,不需要熟練工人,是標準型劈裂機 的升級版。
大型機載劈裂機,采用裝載機的液壓系統驅動工作,充分實現了全自動化,全液壓化,高效作業。
機載劈裂機高度:2.8米;重量:720公斤;槍頭長度:1.5米,打孔深度1.7米。直徑:110公分。
分裂力:3800-5000噸,一次性開裂,10-20個立方。破石大方量的巖石面,距離凌空面2米,平面破裂3.54米,垂直下深5米。
機載劈裂機開裂時間47秒,單人操作。
參數:
劈裂力 800T所需鉆孔直徑 42-50mm
所需鉆孔深度 >500mm
額定油壓 63MPa
壓力油標號 46#或68#
工作油溫 5-50℃
油箱容量 22-60L
單機重量(含劈塊) 30-32KG
油站重量(含機架、電機) 80-200KG
電機功率 4KW
